ホンダ CG125 オートバイアッパーコネクティングプレート

Max Trading はオートバイの構造部品の研究開発と供給を専門としています。当社の Honda CG125 オートバイ アッパー コネクティング プレートは、CG125 フォーク、ショックアブソーバー、フレームを接続する中核となる耐荷重およびステアリング コンポーネントであり、構造力学、材料処理、取り付けの互換性、長期耐久性の 4 つの側面にわたってエンジニアリングの最適化が行われています。この上部接続プレートは、業界標準のブーメラン形状と三角形の 3 点穴レイアウトを特徴とし、ゾーン別の厚さ設計、統合された補強リブ、および円弧状の軽量化キャビティと組み合わされています。高強度と軽量化を両立しました。電気泳動、粉体塗装、亜鉛メッキなどの複数の防食処理により、雨や泥、でこぼこした環境への長期的な適応性が保証されます。

Honda CG125 オートバイアッパーコネクティングプレートは、22 ～ 28 mm のセンターシートチューブ直径、130 ～ 150 mm のショックアブソーバー穴間隔、および M10/M12 ユニバーサルボルトと互換性があります。一般のユーザーでも標準工具を使用して簡単に分解・交換が可能です。低速での手滑りを防止する安定したハンドリングを実現するとともに、高速でのハンドルの安定性を向上させ、初心者に優しい機能と経験豊富なライダーの車両安定性の要求の両方に応えます。

構造設計と応力解析: 詳細な説明

I. 全体の構造レイアウト設計

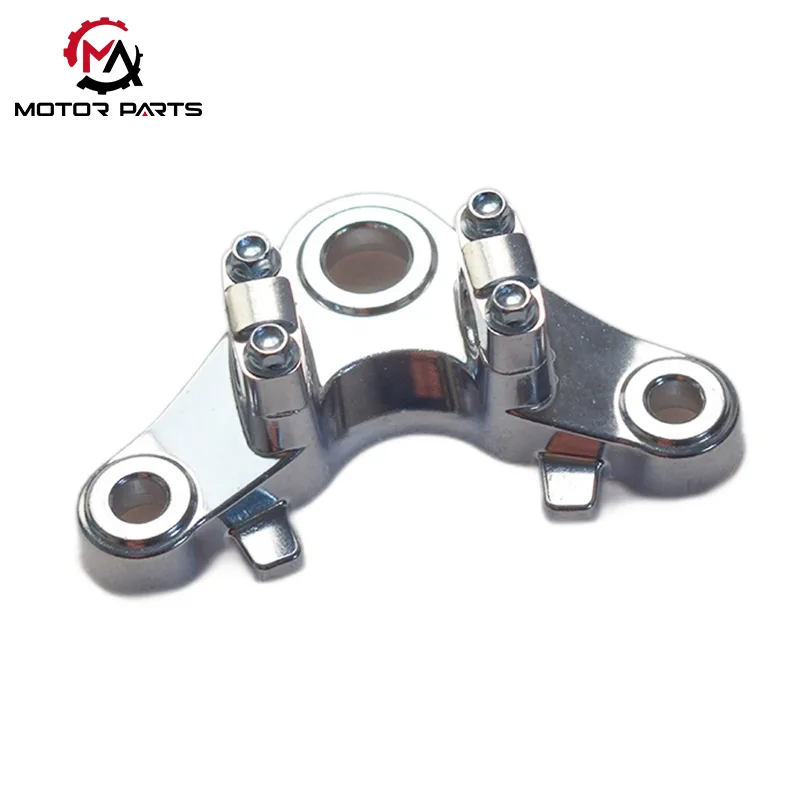

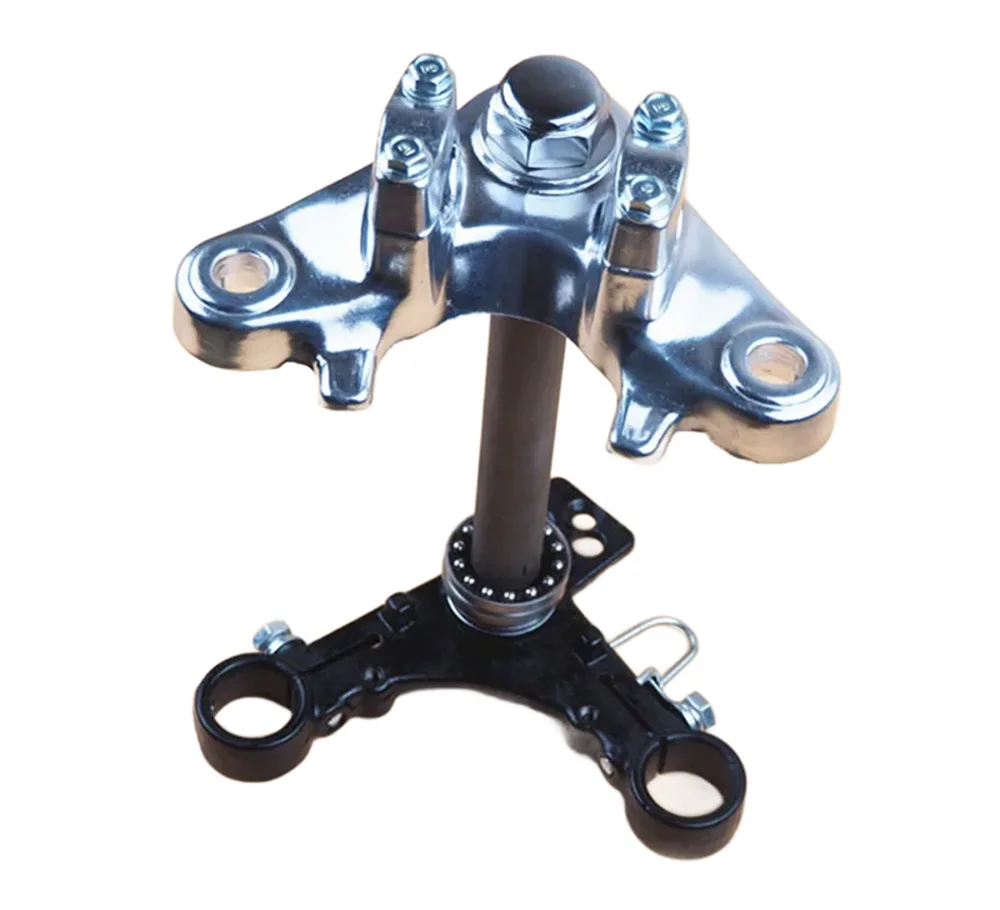

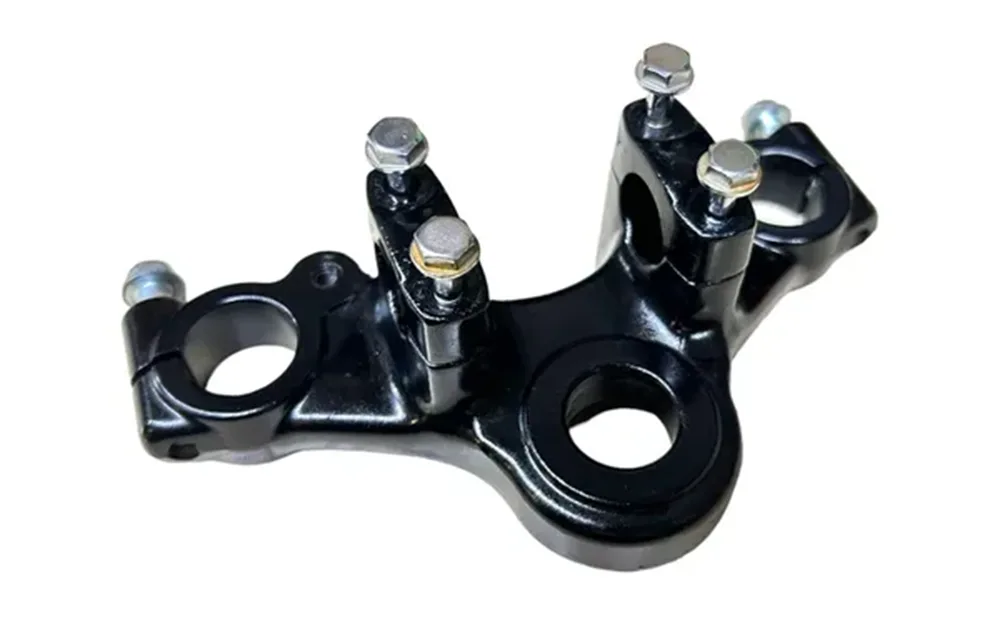

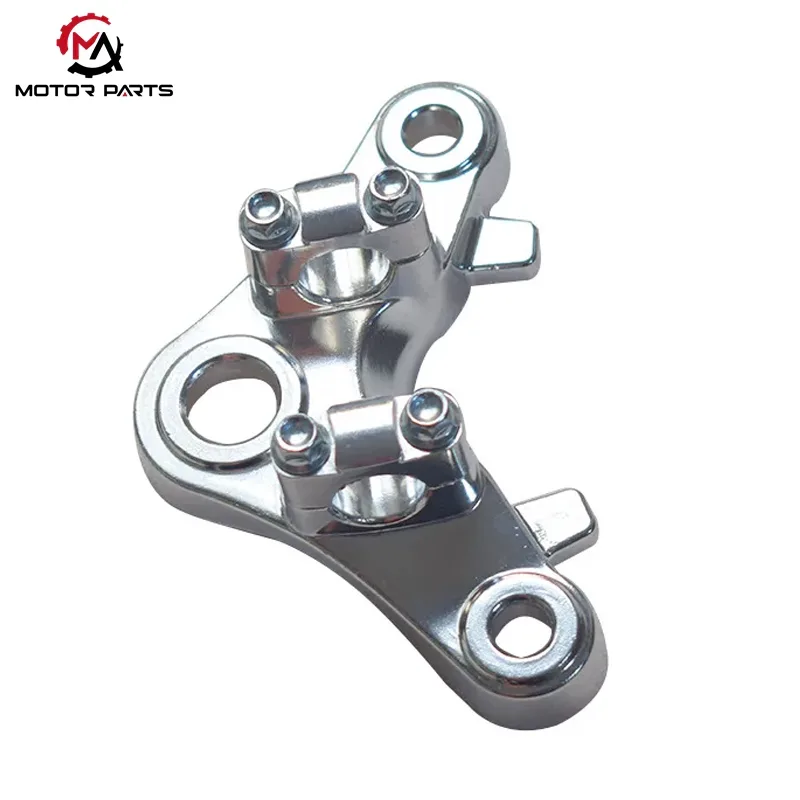

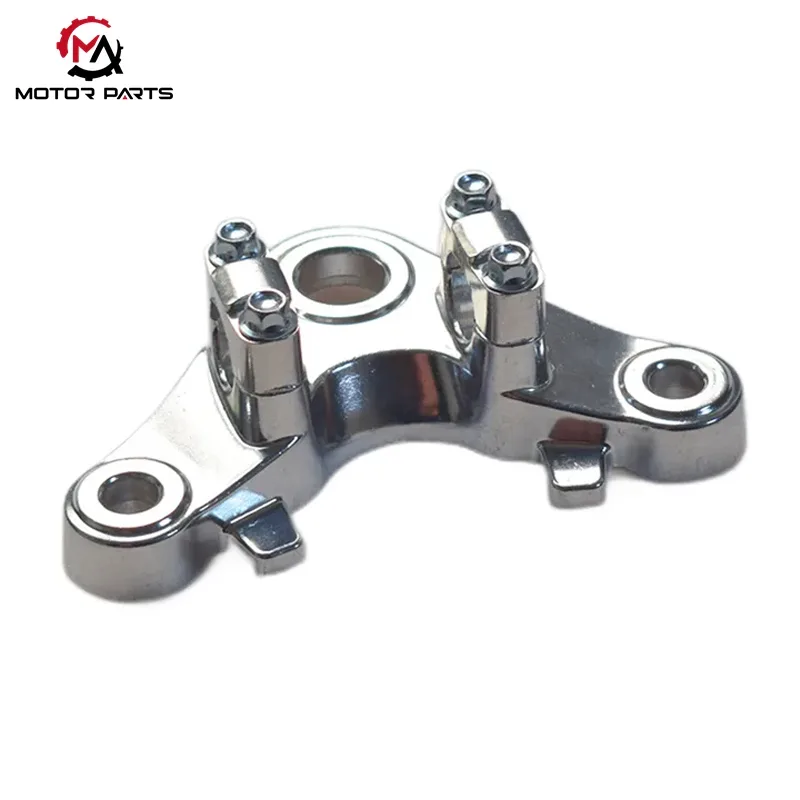

CG125 オートバイのフロントエンド システムにおいて、上部接続プレートは、フロント フォーク、ショックアブソーバー、フレームを接続する中心的な耐荷重コンポーネントです。 Honda CG125 モーターサイクルアッパーコネクティングプレートは、業界標準の「ブーメラン形状」構造設計を採用し、科学的に設計された穴の配置により、安定した荷重分散と正確なステアリング制御を実現します。

3点穴のレイアウト

中央穴：フロントフォークステアリングチューブ取付穴 直径約25mm

左右穴：フロントショックアブソーバー固定穴、横距離130～150mm

応力構造の特徴

3つの点が安定した三角形構造を形成します

操舵力とショックアブソーバーの衝撃力を均等にフレームに伝達

局所的な応力集中を効果的に軽減し、全体的な構造の安定性を向上させます。

この構造はCG125のようなコミューターバイクに特に適しており、市街地や複雑な路面状況でも安定したハンドリングを維持します。

II.板厚と機械的最適化設計

強度と軽量の要件のバランスをとるために、上部接続プレートはさまざまな領域で差別化された構造設計を使用しています。

コアの耐荷重領域を厚くした

中央部の厚み：8～12mm

メインステアリングと垂直荷重に耐えます

薄くなったエッジ領域

エッジの厚さを 5 ～ 8mm に制御

剛性を維持しながら全体の重量を軽減

この分割された厚さの設計により、高強度の使用下でも構造が良好な耐疲労性を維持することが保証されます。

Ⅲ．軽量かつ強化された構造設計

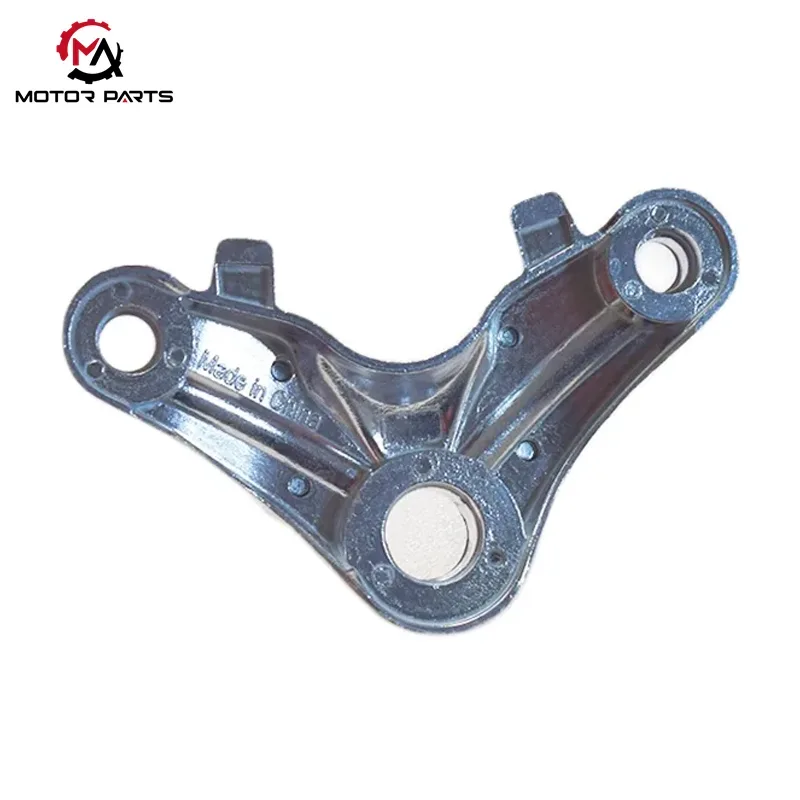

Honda CG125 モーターサイクル アッパー コネクティング プレートの底部構造は、幾何学的最適化によってパフォーマンスがさらに強化されています。

強化リブを一体化

曲げ耐性とねじれ耐性を強化

全体的な耐衝撃性が向上します

円弧状の軽量化キャビティ

重要ではない耐荷重領域の軽量化

純粋なソリッド構造と比較して全体の重量を約 30% 軽量化

破損のリスクを軽減し、長期信頼性を向上させます。

素材と製造工程

1. 主流の材料選択オプション

CG125 シリーズ モーターサイクルでは、アッパー コネクティング プレートに、コスト、強度、耐久性の要件のバランスを取るために、さまざまな市場やバージョンにわたるさまざまな成熟した材料ソリューションが利用されています。

冷間圧延鋼板（主流ソリューション）

初期のホンダ純正部品やZongshen、Lifanなどの国内ブランドでは、冷間圧延鋼板のプレス成形プロセスが一般的に使用されていました。

コントロール可能なコストで大量生産に適しています

塑性変形に強く、縦方向の荷重に耐えるのに適しています。

通勤用バイクでの長期的かつ高頻度の使用に非常に適しています。

ADC12 アルミニウム合金 (軽量ソリューション)

一部の輸出バージョン (ブラジル製 Euro III 排出モデルなど) は、ダイカストで形成された ADC12 アルミニウム合金を使用しています。

全体の重量は約 25% 軽量化

フロントフォークのアップグレード後のステアリングの柔軟性を効果的に向上させます。

ハンドリング性能を重視した改造車や上位モデルに最適

2. 表面処理と防食処理

さまざまな動作環境に合わせて、上部接続プレートには複数の表面保護設計が施されています。

電着塗装＋黒色粉体塗装（二重保護）

国内モデル共通ソリューション

緻密なコーティング構造により、雨、泥、砂の浸食を効果的に遮断します。

南部地域の湿気、雨、粉塵の多い環境でも優れた耐食性を発揮します。

亜鉛めっき工程（工場独自の強化ソリューション）

Hondaオリジナルのコネクションプレートはこれをベースに亜鉛メッキ処理を施しています。

厳しい塩水噴霧試験に合格し、500時間を超える耐食性を実現

長期間の屋外駐車でも金属の劣化を大幅に遅らせる

機能適応

中央のライザー開口部は 22 ～ 28 mm の範囲をカバーし、さまざまなブランドのフロント フォーク ライザー (オリジナルの 25 mm ライザーや改造された 28 mm 厚のライザーなど) と互換性があります。取り付け穴の直径は10〜12mmで、M10/M12ユニバーサルボルトと互換性があるため、メンテナンス時の部品交換が容易になり、ユーザーのメンテナンスコストを削減できます。

ライザーの長さは 80 ～ 110mm の精密な仕様で設計されており、Honda CG125 モーターサイクル アッパー コネクティング プレートの約 26 ° の前傾角と絶妙にマッチします。厳密な工学力学計算により、ステアリング戻りトルクの正確なバランスが実現されます。この設計は、低速走行時の「手に当たる」現象や、高速走行時の「ハンドルの浮き」の隠れた危険を効果的に回避します。初心者に優しい運転体験を提供し、経験豊富なドライバーの車両の安定性に対する厳しい要件を満たします。

ボードは複雑な曲面構造を持たず、フラットな表面とレンチ操作のためのスペースを確保しています。穴のレイアウトが標準化されているため、特殊な機器を必要とせず、一般のユーザーでもソケットツールを使用して分解と交換を完了できます。
