マックストレーディングは時代の発展に歩調を合わせ、オートバイのクランク接続システムを常に革新し、アップグレードしています。オートバイのクランクシャフト、コネクティングロッド、その他の製品の中国のサプライヤーとして、Max Trading はオートバイのクランクシャフト接続システムに関して独自の洞察を持っています。
クランクコネクティングシステムは、二輪車のエンジンシステムにおける「パワーコンバーター」の役割を果たしており、主に走行時に発生する慣性力や振動に対抗する機構の改良により、スムーズで確実なパワー出力を確保しています。そして、その補助機能としてのサポートとバランスも同様に重要です。
オートバイのクランク コネクティング ロッド システムは、クランク アセンブリ、コネクティング ロッド アセンブリ、補助装置の 3 つの主要コンポーネントで構成されています。でクランクシャフトアセンブリ、クランクシャフト、クランクシャフトピン、バランスブロックはシステムを回転させる主要なコンポーネントです。二輪車のクランクシャフトの前後端は、高精度の転がり軸受や滑り軸受を介してエンジンハウジングの軸受座に強固に支持され、回転時の安定性を確保しています。

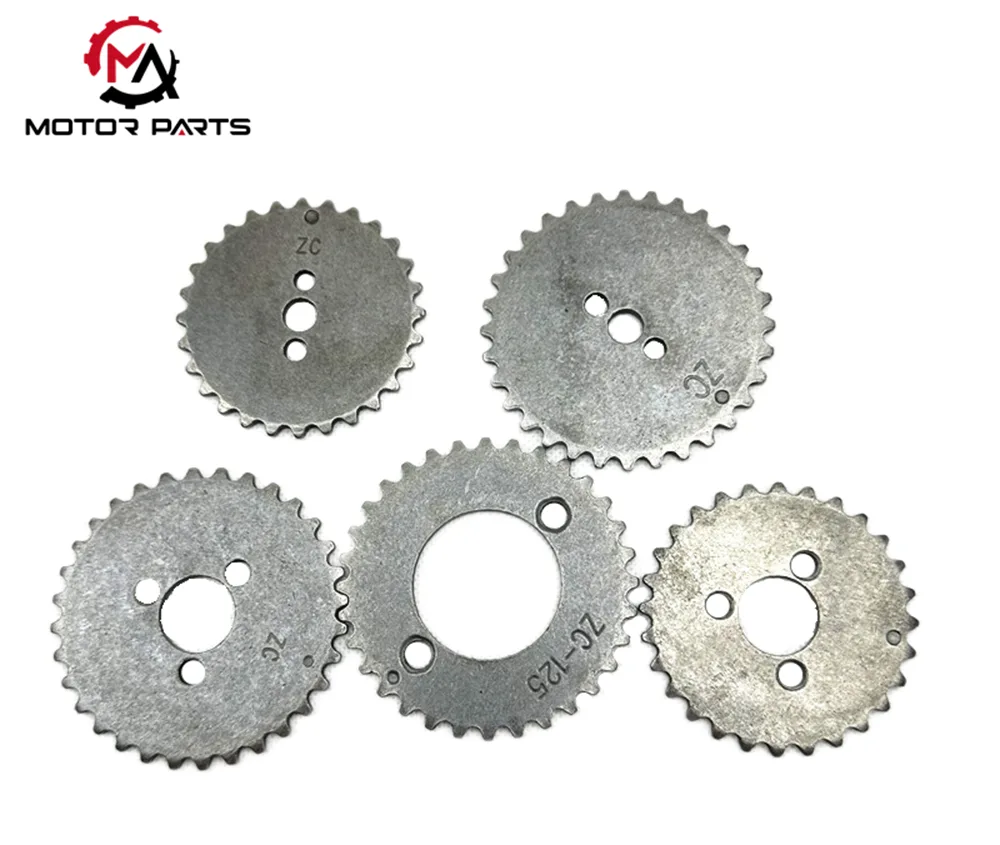

オートバイのクランクシャフトの前端には通常、タイミングギアキー接続またはフランジ構造を介して（バルブトレインを制御）またはクラッチ（トランスミッションシステムに動力を伝達）、後端にはフライホイール（運動エネルギーを蓄積し、速度を安定させる）または磁気モーター（点火エネルギーを提供）が取り付けられています。

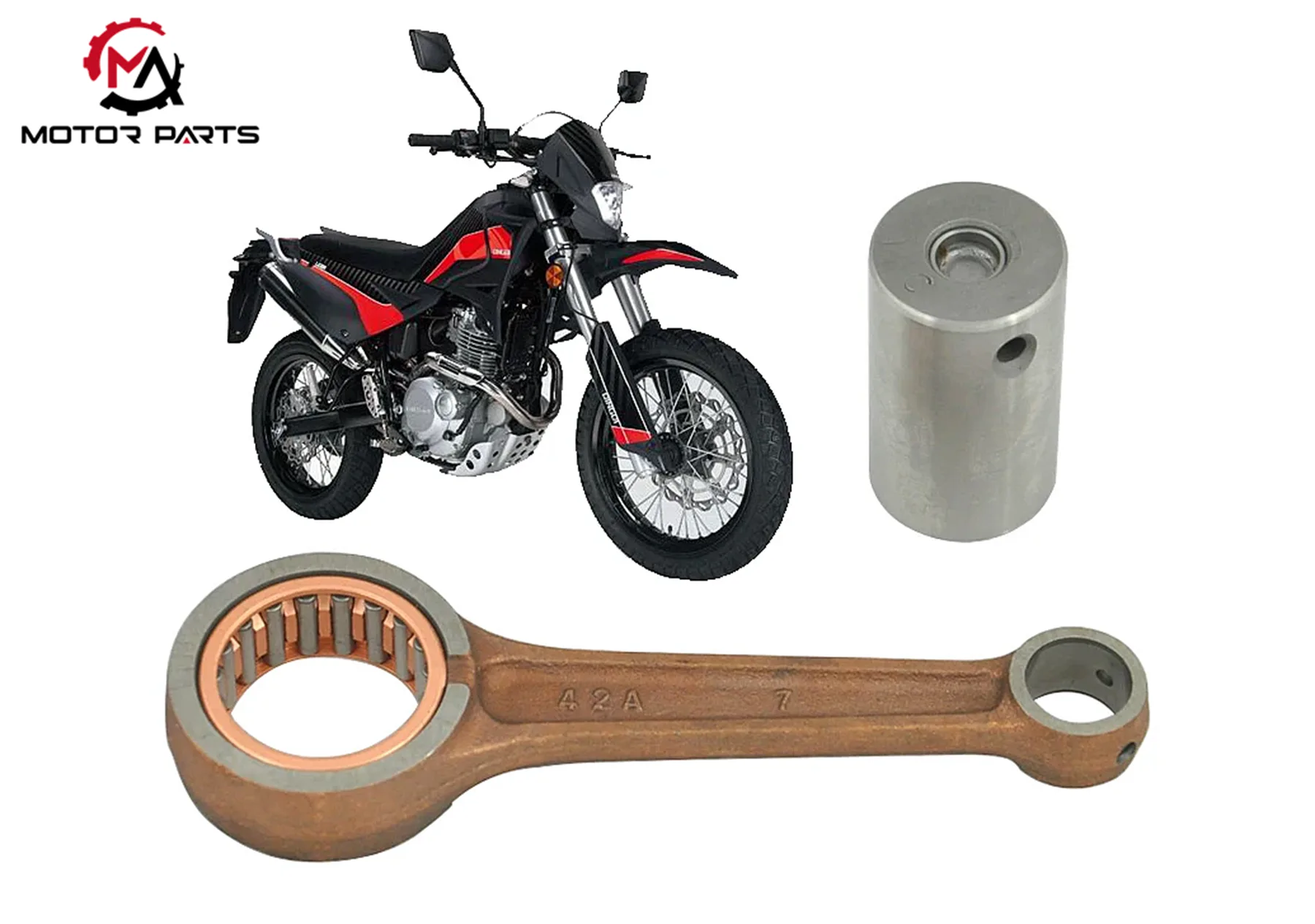

オートバイの両側に対称的に配置されたクランク アームは、クランク ピンによって強固に接続されて完全なフレームを形成し、トルクを伝達するための重要な構造を構成します。回転プロセス中に発生する遠心力の干渉を除去するために、オートバイのクランクアームのカウンタウェイトは±1g・cm以内に管理された精度で厳密な動的バランス校正を受ける必要があります。これにより、回転慣性力の90%以上を効果的に打ち消し、機械全体の振動を大幅に低減できます。オートバイのコネクティングロッドの大端部は、断面構造によってクランクピンに柔軟に接続されており、内部には耐摩耗性のベアリングシェルが埋め込まれており、定期的な衝撃荷重に耐えることができる滑り摩擦ペアを形成しています。オートバイのコネクティングロッドの小さい端は、完全フローティングまたはセミフローティング接続設計を使用してピストンピンを介してピストンにヒンジ固定されており、往復運動中のピストンの柔軟な揺動を保証します。コンロッド本体はI型または箱型断面の高強度鍛造鋼板を採用し、十分な構造強度を確保し、極限まで軽量化しています。動力伝達時にバイクのピストンの直線推力を効率よくクランクシャフトの回転トルクに変換します。ベアリング、オイルシール、潤滑経路などの補助装置は、システムの長期にわたる信頼性の高い動作を保証する重要なサポートです。二輪車のベアリングシェルは高耐摩耗合金材料（バビット合金や銅鉛合金など）で作られており、油膜潤滑によりクランクピンとコンロッド大端部間の摩擦損失を低減しています。オートバイのオイルシールは、クランクシャフトの前後端とハウジングの間の接合部に取り付けられており、潤滑油の漏れを効果的に防ぎ、外部の塵や不純物を隔離します。クランクシャフト全体の潤滑チャネルはオートバイエンジンのメインオイル通路に接続されており、圧力潤滑オイルをさまざまなシャフトネックやベアリング部品に正確に供給し、継続的な冷却と潤滑保護を形成し、システムの耐用年数を大幅に延長します。

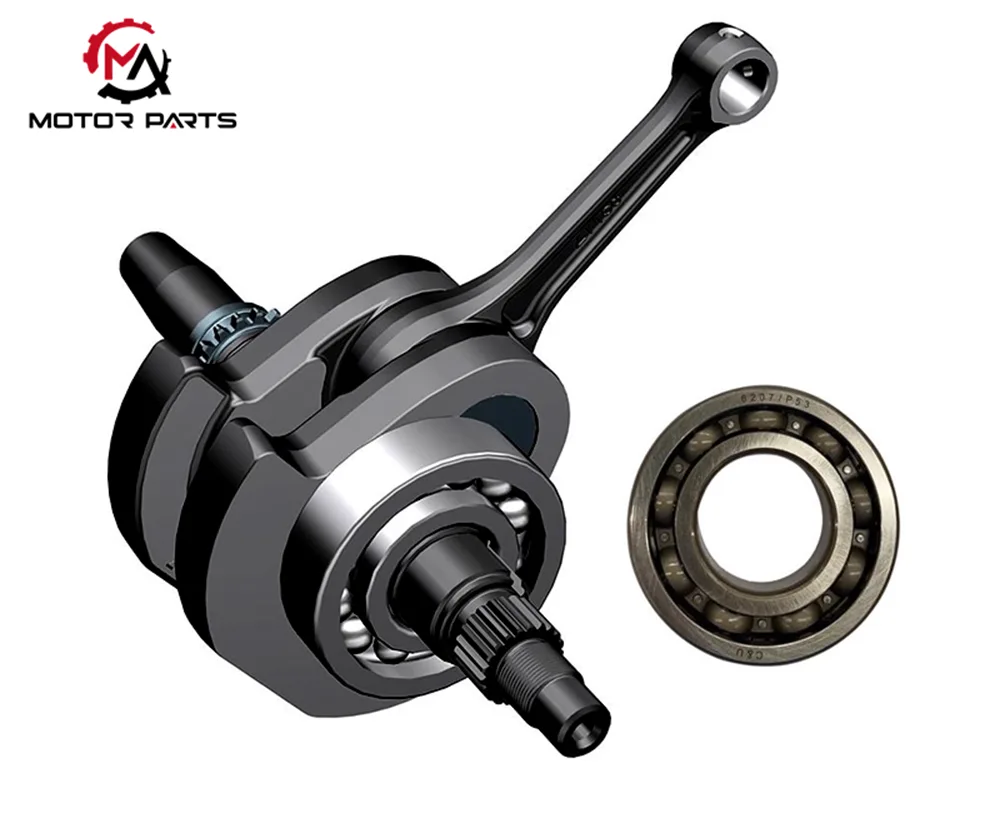

クランクコンロッドシステムの中核機能は、直線運動と回転運動の間の正確な相互変換に依存しています。二輪車エンジンの点火プラグが点火すると、混合気の瞬間的な爆発により発生した高圧ガス（ピーク圧力は8～12MPaに達することもある）により強力な推力が発生し、二輪車のピストンがシリンダー軸に沿って往復直線運動をします。この力は、ピストンピンを介してオートバイのコネクティングロッドの小端に伝達され、次にコネクティングロッド本体を介してコネクティングロッドの大端に伝達され、最終的にクランクピンを駆動してクランクシャフトの中心の周りを回転させ、その結果、クランクシャフトから連続的なトルクが出力されて機械的動作を駆動します。吸気、圧縮、排気のプロセス中、クランクシャフトはコネクティングロッドを介して回転し、ピストンを駆動して対応する往復運動を完了させ、完全な作動サイクルを形成します。この運動変換の過程では、慣性力、遠心力、ガス圧などのさまざまな力が発生し、システムの非常に高い構造強度が要求されます。二輪車のクランクシャフトは、その接続システムの主要部品です。オートバイのエンジンの気筒数に応じて、クランクシャフトは単気筒クランクシャフト、複気筒クランクシャフト、多気筒クランクシャフトに分類されます。単気筒クランクシャフトは左右2本のクランクアームと1本のクランクピンのみのシンプルな構造で、全体の構造がコンパクトで軽量化されています。シリンダーのクランクシャフトは、出力のバランスをとるために、モーターサイクルのシリンダー配置に基づいて異なるクランク角度で設計されています。多気筒クランクシャフトには、コネクティングロッドジャーナルと逆に配置されたラジアルバランスブロックが慣性力を相殺し、振動を抑制します。オートバイのクランクシャフトは42CrMo合金鋼から鍛造され、十分な強度と耐摩耗性を確保するために熱処理を受けています。最新のオートバイのエンジンのクランクシャフトは中空構造設計を採用しており、慣性モーメントを 15% 削減し、カーボンファイバー フライホイールにより速度を向上させています。

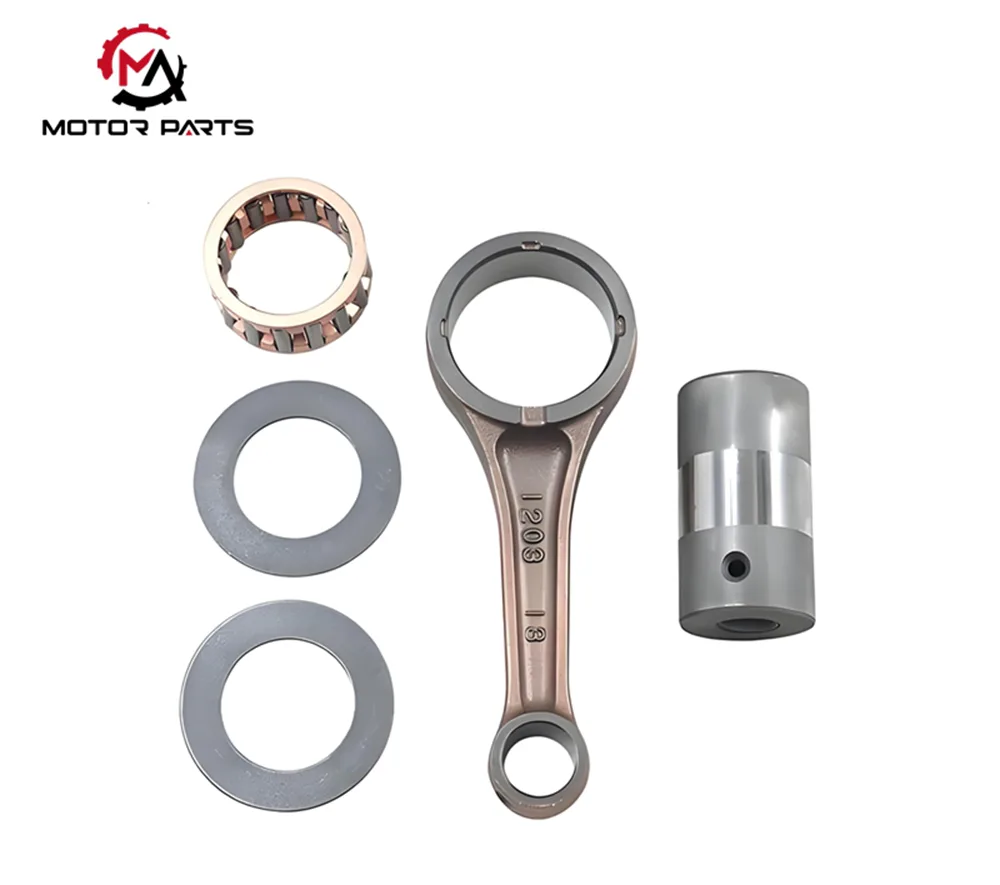

コンロッドは高速往復運動時に大きな力を伝達する必要があります。コンロッド本体にはクロムモリブデン鋼材を採用し、I字断面形状とすることで強度を確保しつつ極限まで軽量化を図りました。コネクティングロッドの大端分割構造は、銅鉛合金ベアリングシェルと一致しており、取り付けとメンテナンスが簡単です。オートバイの接合面には位置決めピンまたはボルトを使用し、正確な組み立てを保証します。コネクティングロッドベアリングは薄肉ベアリングシェルを採用し、内面に耐摩耗合金層を溶射することで摩擦損失を低減し、耐衝撃性を向上させています。 補助機能としてのバランステクノロジークランク接続システムのスムーズな動作を確保するための鍵となります。オートバイの単気筒エンジンは振動や出力変動が大きく、バランスが不完全になります。多くの場合、バランス ブロックはクランクシャフトに取り付けられるか、外部バランス シャフト機構が使用されます。バランスシャフトはギヤを介してクランクシャフトに連結されており、逆方向に回転して慣性力に対抗し、エンジンの振動を大幅に低減します。オートバイの多気筒エンジンは、対称的に配置することで一部の慣性力を打ち消します。たとえば、直列 2 気筒エンジンでは 360 ° または 180 ° のクランク位相が使用されることが多く、V 字型 2 気筒エンジンでは 90 ° の角度設計が使用されることがよくあります。
マックストレーディングのクランク接続システムの可変圧縮比技術は、クランクピンとクランクシャフト中心間の距離を変更することで、さまざまな作業条件下で圧縮比を最適化します。軽量素材の適用により、システムの慣性質量が大幅に削減され、エンジンの速度と応答性が改善されます。精密機械加工技術により、コンポーネントの寸法精度と表面品質が確保され、機械的磨耗が軽減されます。マックストレーディングは、クランクコネクティングシステムの動作原理と構造的特徴を二輪車愛好家に紹介し、二輪車エンジンの動作メカニズムへの理解を深め、エンジンのメンテナンスや改造に関する専門的な指導を提供します。バイクに乗る楽しさをもっと科学的に一緒に楽しみましょう。
