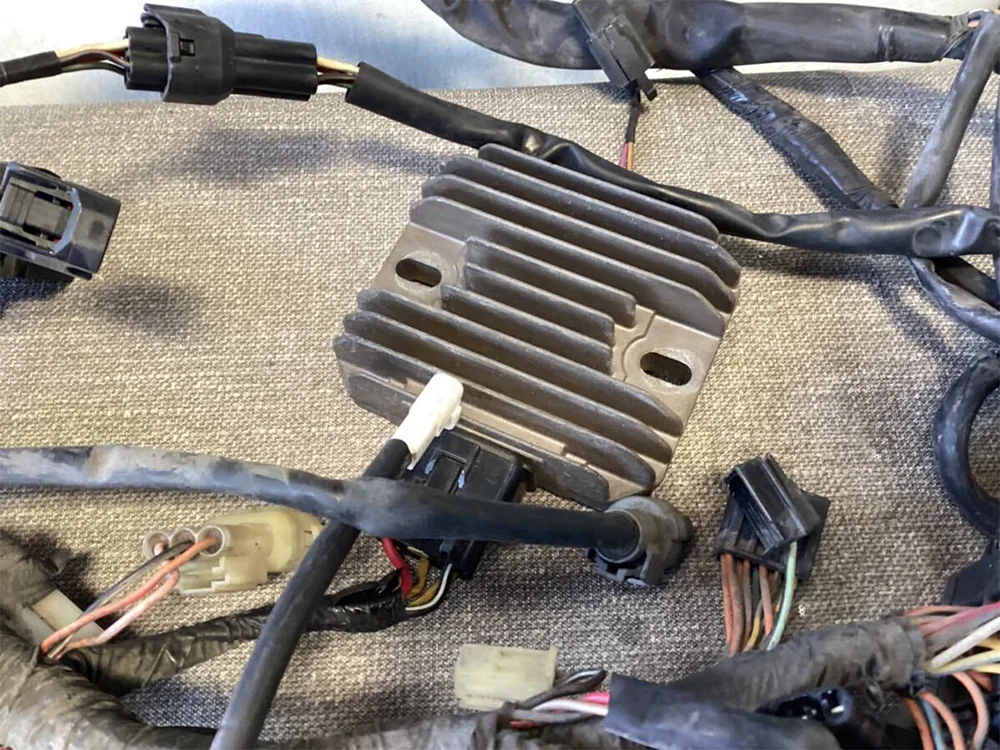

GY6-125 バイク用整流器

GY6-125 オートバイ用整流器は、整流器レギュレータとも呼ばれ、エンジン電源システムの「パワーセンター」であり、磁気モーターとバッテリーとともに電源トライアングルシステムを形成します。その主な機能は、次の 2 つの主要な部分に反映されています。

整流変換:

磁気モーターの動作により発生する交流電流は、電流の方向が周期的に変化し、電圧変動が大きいという特性があり、車載機器に直接電力を供給することができません。 GY6-125 オートバイ整流器にはブリッジ整流回路が内蔵されており、4 つのダイオードの一方向伝導特性を通じて正弦波 AC を一方向の脈動 DC にカットします。このプロセスは、電流に対して「一方向弁」を取り付けるようなもので、電流が常に同じ方向に流れるようにします。 50Hz AC 電源を例に挙げると、整流後、1 秒あたり 100 パルスの DC 電源を形成し、カー オーディオやインストルメント パネルなどの DC デバイスに適応電源を提供します。

電圧安定化保護:

さまざまな動作条件下では、オートバイの磁気モーターの出力電圧は大幅に変動します。アイドル動作中は電圧が 12.5V まで低下する可能性があり、バッテリーのフロート充電要件を満たすことが困難になります。高速走行時には、ピーク電圧が 100V 以上に達する可能性があり、12V バッテリーの安全範囲をはるかに超えています。 GY6-125 オートバイ整流器は、PWM (パルス幅変調) テクノロジーを通じて出力電圧を動的に調整します。電圧が 14.8V のしきい値を超えると、直ちにシャント回路が作動して過剰な電力が放出されます。電圧が13.5V以下の場合、充電効率が向上します。このメカニズムは、鉛蓄電池プレートの活物質を効果的に保護し、過充電や膨張による硫酸鉛の結晶の形成を防ぐだけでなく、安定したヘッドライトの色温度と点火コイルの一定の点火エネルギーを保証します。実際の応用では、この電圧安定化機能により、電球の寿命が 3 倍以上延長され、点火プラグの点火成功率は 99.8% に向上します。

このコンポーネントは、バッテリー寿命 (YTX9-BS バッテリーの充放電保護など) や照明および点火システムの安定性に直接影響し、小排気量スクーターの重要な電装コンポーネントです。その性能は車両の電気システムの耐久性に直接影響します。高品質の整流器はバッテリーのサイクル数を 40% 増加させ、異常な電圧によって引き起こされる電子故障の発生率を 65% 以上減らすことができます。

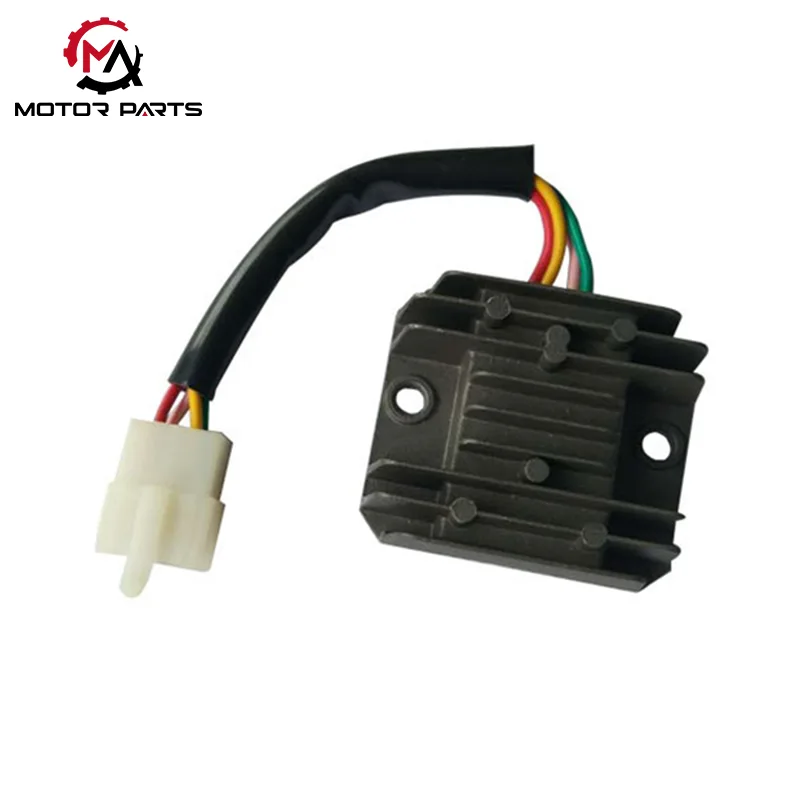

GY6 125 整流器 4線式単相タイプ（ベーシックモデル）

構造的特徴: 4 線 4 ピン設計を採用し、2 本の AC 入力線 (黄/ピンクまたは白/黄)、1 本の DC 出力線 (赤)、および 1 本のアース線 (緑) を備え、ヒートシンク付き鋳造アルミニウム箱に封入され、湿気を防ぐためにエポキシ樹脂で封止されています。

電圧安定化原理：短絡クリッピング電圧安定化技術を採用。電圧が規格を超える場合は、短絡漏電により電圧を抑制します。構造がシンプルでコストが安く、GY6 125のベーシックモデル（普通スクーターなど）に最適です。

コアパラメータ：AC入力電圧20～60V、充電出力電流0～4A、動作温度範囲-20℃～60℃。

日常メンテナンスのタブー

バッテリーなしで整流器を使用することは禁止されています。そうしないと、高電圧が電気機器を故障させる可能性があります。

長時間のアイドリング（過剰な充電負荷を引き起こす可能性があります）を避けるために、ヒートシンクのほこりを定期的に掃除してください。

LED ヘッドライトやその他の機器を改造する場合は、過負荷による損傷を防ぐために、より大きな出力電流 (≥ 6A) の整流器を選択する必要があります。

製品パラメータ:

Max Trading が製造する整流器の利点は何ですか?

電圧安定性: 閉ループフィードバック制御技術を使用して、出力電圧は13.8V～14.4Vの健全な範囲内に正確にロックされ、バッテリーの過充電や膨張を回避し、実際の変動はわずか±0.2Vです。

安定した電流: 過電流保護回路が内蔵されており、ヘッドライトと GPS の両方が同時にオンになる高負荷シナリオに適しています。 18A の定格電流は、ほとんどの改造ニーズを満たすことができます。

安定した放熱: アルミニウム合金のフィン設計により放熱効率が60%向上し、45℃の環境で3時間連続動作させてもシェルの温度はわずか48℃に達し、安全閾値の70℃をはるかに下回ります。

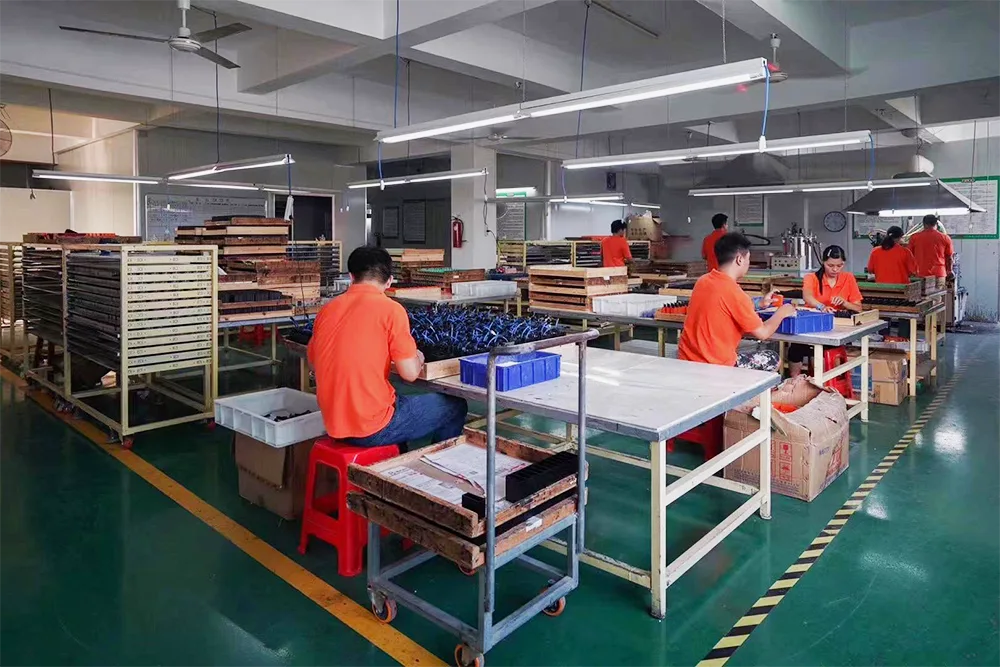

私たちの工場
