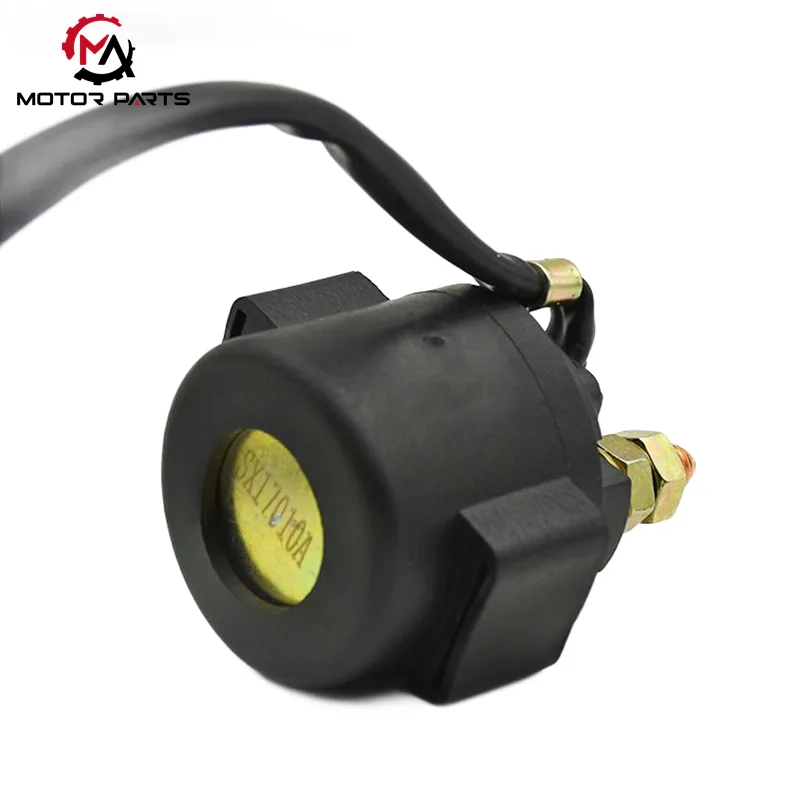

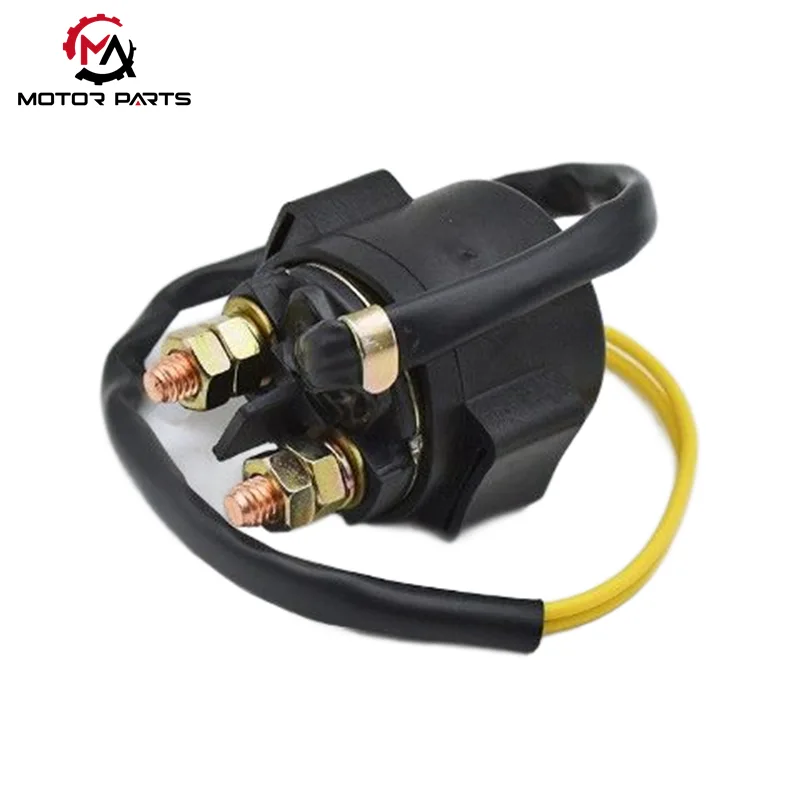

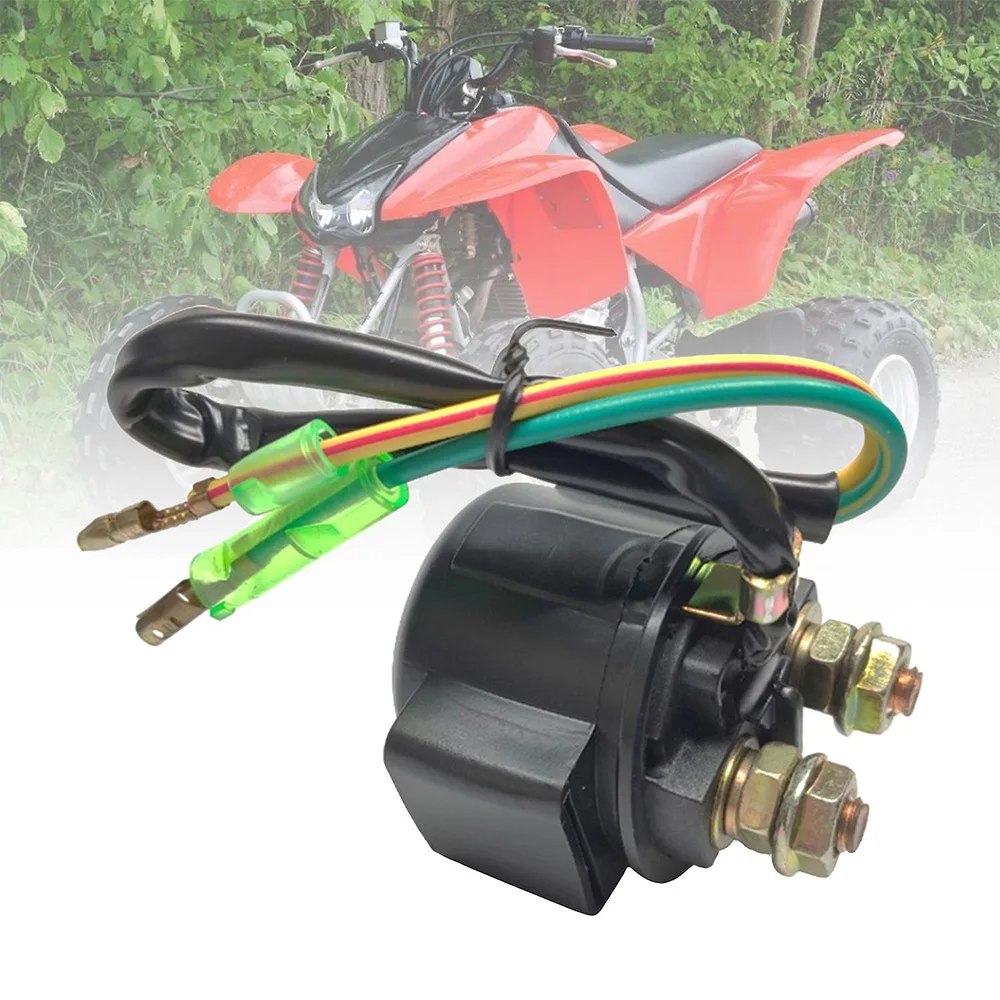

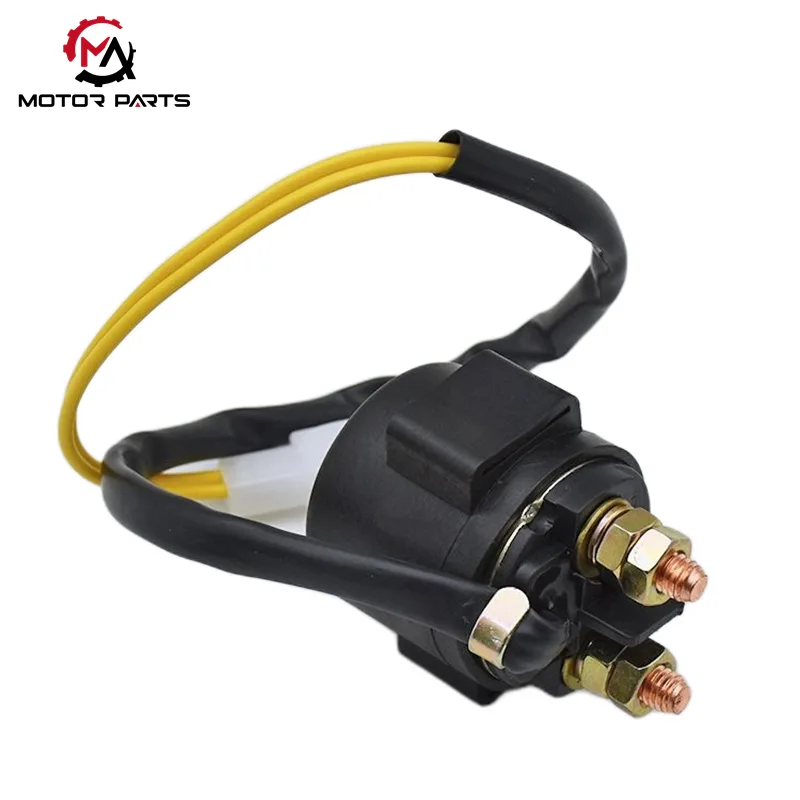

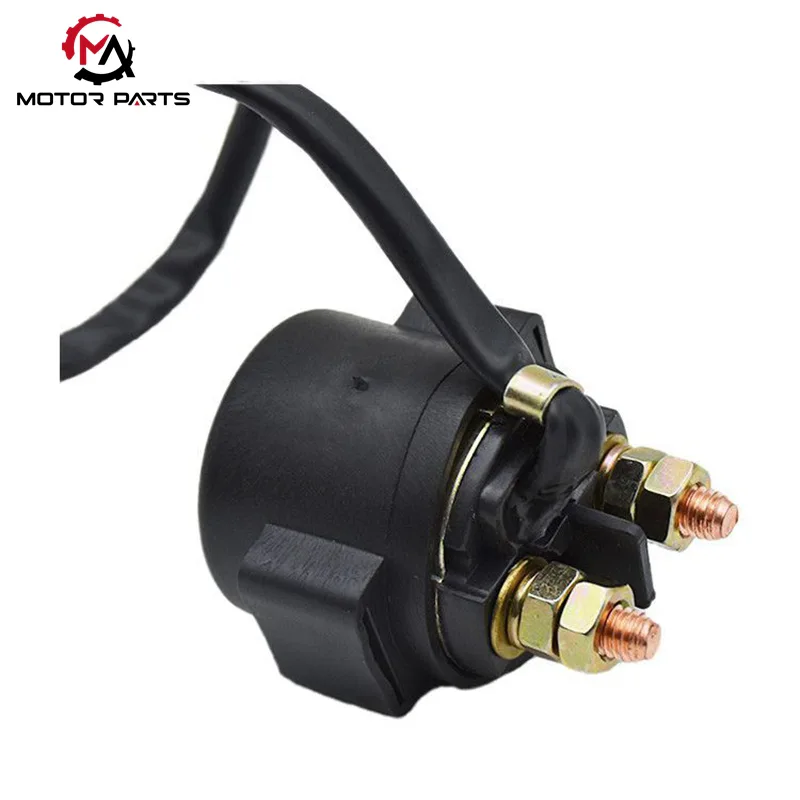

GY6-125 バイク用スタートリレー

製品概要

オートバイスタートリレーのサプライヤーとして、Max Trading の GY6-125 オートバイスタートリレーは、エンジン始動システムの中核となる「電流変換ハブ」であり、12V 電気システムと GY6 125 オートバイスターターモーターの特性に合わせて特別に開発されました。電磁誘導の原理を利用して、始動回路における5A低電流スイッチと50～100A高電流モーター間のマッチング問題を解決します。

仕組み

GY6 125 モーターサイクルの始動システムでは、始動リレーが重要なハブとして機能し、動力伝達と制御の中核タスクを管理します。仕組みは次のとおりです

エンジンの始動:

車のキーを「ON」にしてスタートボタンを押すと、オートバイ用スタートリレー GY6-125 の内部コイルが通電され、電磁吸引力が発生して接点が閉じます。これにより、バッテリーの高電圧と電流がリレーを介して流れ、スターターモーターに電力を供給することができます。

モーターの活性化:

高電流によってスターターモーターが作動し、クランクシャフトを駆動し、磁石と同期して回転します。このプロセスは点火システムと連携して動作し、エンジンの始動サイクルを完了します。

モーターのシャットダウン:

スタートボタンを放すと、リレーコイルへの電流供給が遮断されます。電磁力がなくなり、リセットスプリングの働きで接点が速やかに離れます。この動作により、スターターモーターへの電力供給が適時に遮断され、連続的なアイドリングが防止されます。

機械的損傷の防止:

この時点で、スプリングの弾性によりスターター ギアがフライホイールから外れ、スターター モーターの長時間のアイドル動作によって引き起こされる機械的損傷が効果的に回避されます。

主な特長

電磁電流制御: 小電流 (5A 以下) から大電流 (50 ～ 100A) への移行を効率的に管理し、イグニッション スイッチなどの敏感なコンポーネントを保護します。

確実な動力伝達：スターターモーターへの安定した電力供給を確保し、毎回スムーズなエンジン始動を可能にします。

クイックカットオフ機能: GY6-125 オートバイスタートリレーは、スタートボタンを放すと接点が急速に切断される機能を備えており、モーターへの不要な負担を防ぎ、システムの寿命を確保します。

耐久性のある設計: 始動システムの高電流要求に耐えるように設計されており、さまざまな動作条件において一貫した信頼性の高いパフォーマンスを保証します。

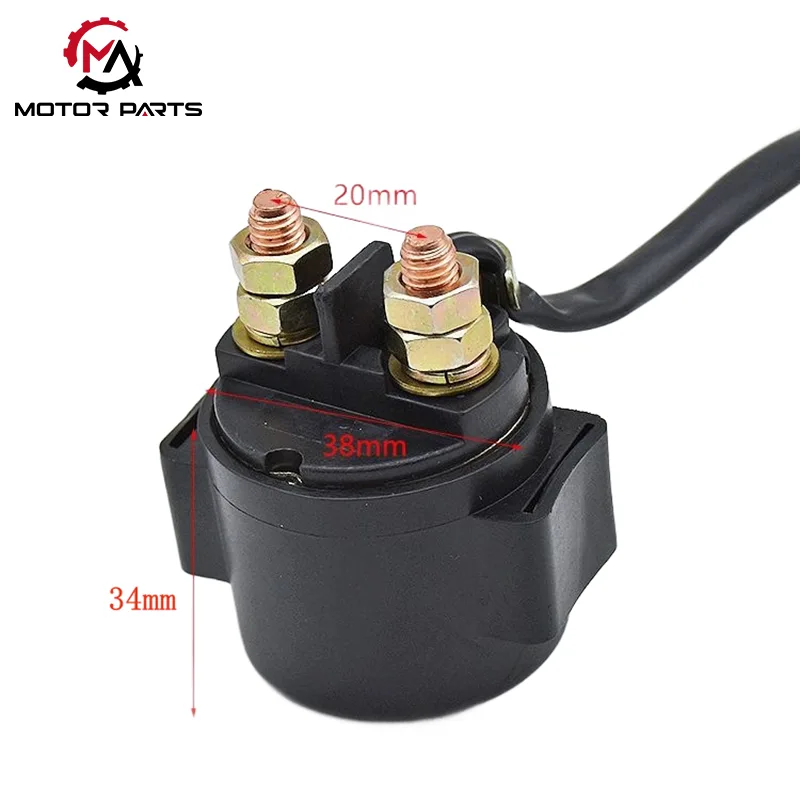

構造組成

コアコンポーネント: 紫銅接点グループ (通常の真鍮よりも優れた導電性) 製、0.3 mm エナメル線で巻かれたコイル、鋳造アルミニウムベース (放熱強化)、シェルは難燃性 ABS プラスチック製、防水レベルは IPX4 までで、スクーターの底部の湿気の多い環境に適しています。

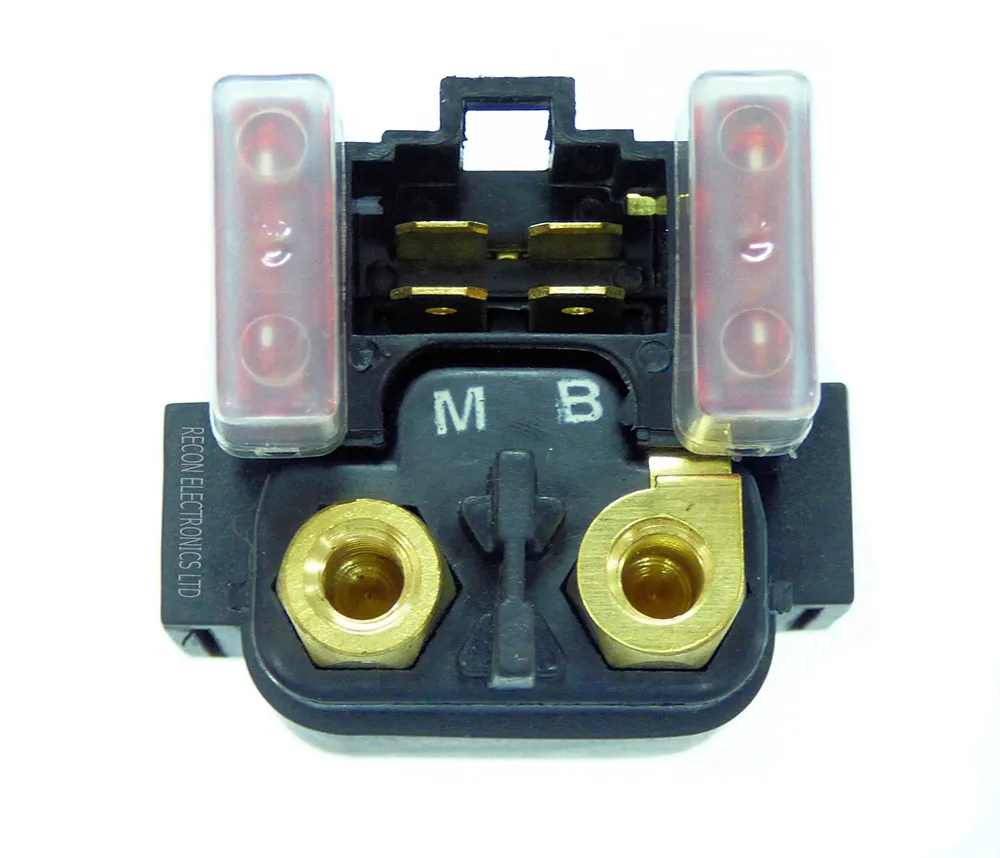

インターフェース特性：4ピンプラグイン設計、制御回路（2本の細いワイヤー、イグニッションスイッチとスタートボタンに接続）と主回路（2本の太いワイヤー、バッテリーとスターターモーターに接続）の2つの回路に分離されています。プラグインには、誤接続防止のために「B」（バッテリーのプラス端子）、「M」（モーター）、「S」（スタート信号）、「E」（アース）のマークが付いています。

製品パラメータ:

Max Trading品質管理システム：チェーン全体にわたる厳格な管理、専門的な製品品質の保護

Max Trading は、オートバイの安全性における点火システム付属品の重要性を十分に認識しており、原材料から完成品に至るまでの完全なチェーン品質管理システムを確立し、すべての製品の信頼性を専門的な基準で確保しています。

原材料の厳格な選択: コアチップは国際的に有名なブランドのもの、イグニッションコイルフレームは高温耐性のあるPA66素材で作られ、ワイヤーハーネスインターフェースは錫メッキ銅コアで作られており、ソースからの品質上の危険を排除します。

生産プロセス制御: 自動化された生産ラインを導入し、溶接や梱包などの主要プロセスの正確な制御を実現します。各デバイスは 120 ℃ の高温老化試験、100,000 回の振動試験、IP65 の防塵・防水試験を実施し、極限環境でも安定した動作を保証し、故障率は 0.2% 未満に抑えられています。

完全なコンプライアンス認証：あらゆる種類の製品がISO9001品質管理システム認証、CE EU安全認証に合格し、ハイエンドモデルは北米EPA排出基準に準拠し、はんだ接合部は鉛フリー技術を使用し、世界中のさまざまな地域の規制要件を満たし、外国貿易ビジネスに対する専門的なコンプライアンス保証を提供します。

保証への取り組み: 製品の品質に自信を持っており、当社は同業他社の平均レベルをはるかに上回る、業界をリードする 1 ～ 3 年間の保証サービスを提供します。当社の専門的なアフターサービスチームがいつでも品質問題に対応する準備ができており、お客様が安心して協力できるようにします。

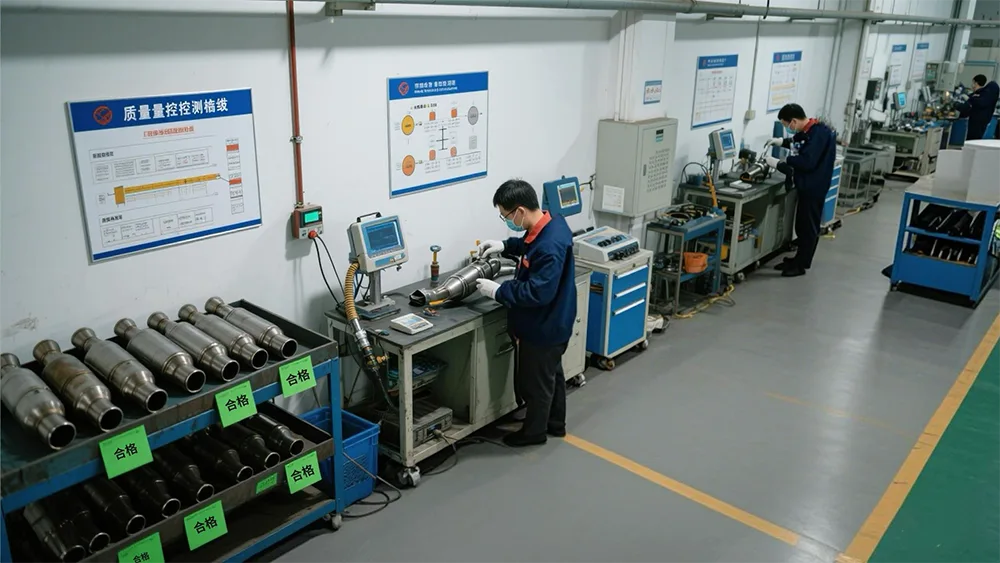

私たちの制作ワークショップ

よくある質問

Q1: GY6-125 スターター リレーは何をしますか?

A1: リレーは、GY6-125 モーターサイクルの始動システムにおける「電流変換ハブ」として機能します。小電流から大電流への移行を効率的に管理し、点火スイッチなどの敏感なコンポーネントを保護しながら、スターター モーターに十分な電力を供給してスムーズなエンジン始動を実現します。

Q2: GY6-125 スターターリレーの寿命はどのくらいですか?

A2: リレーは耐久性と長寿命を考慮して設計されており、最大 15000 回のオン/オフ サイクルの寿命があります。紫銅コンタクト グループを含む高品質コンポーネントにより、製品寿命を通じて安定した信頼性の高いパフォーマンスが保証されます。

Q3: このリレーは他のバイクやシステムにも使用できますか?

A3: GY6-125 スターター リレーは GY6 125 オートバイ専用に設計されていますが、同様の要件を持つ他のオートバイや 12V 電源システムにも適用できます。電流と電圧の仕様が一致していることを確認することが重要です。

Q4: リレーはどのようにイグニッションスイッチとスターターモーターを保護しますか?

A4: リレーは電磁引力を使用して、小電流 (5A 以下) と大電流 (50 ～ 100A) の間の移行を管理します。これにより、スターターモーターがスムーズなエンジン始動に必要な電流を確実に受けられるようにしながら、イグニッションスイッチなどの敏感なコンポーネントへの損傷を防ぎます。

Q5: GY6-125 スターター リレーはどのようなテストを受けていますか?

A5: リレーは、120℃の高温エージング、100,000回の振動サイクル、IP65の防塵・防水試験など、広範な試験を受けています。これにより、極端な条件や環境でも確実に動作することが保証されます。

Q6: GY6-125 スターターリレーには保証はありますか?

A6: はい、Max Trading は、GY6-125 スターター リレーを含むすべての製品に対して業界をリードする 1 ～ 3 年間の保証を提供しています。これにより、品質上の問題が当社の専門のアフターセールスチームによって迅速に対処されることを知って安心できます。

Q7: GY6-125 スターター リレーの取り付け方法を教えてください。

A7: リレーは 4 ピンのプラグイン設計で、「B」(バッテリープラス)、「M」(モーター)、「S」(スタート信号)、および「E」(アース) の端子が明確にマークされています。付属の配線図に従って、リレーをイグニッション スイッチ、スタート ボタン、バッテリー、スターター モーターに接続します。
